Kotvenie okien

Spôsoby kotvenia v rôznych konštrukčných materiáloch:

Pri upevňovaní otvorových konštrukcií (okná, dvere) do obvodového plášťa budov rozlišujeme dva základné spôsoby. Jedným je priama montáž cez rám otvorovej výplne (spôsob A) a druhým je pomocou tvarových kotviacich plechov – pracní (spôsob B). Sú aj ďalšie spôsoby, ale tie sa uplatňujú najmä pri predsadenej montáži okien. Výber kotviaceho spôsobu a konkrétnych kotviacich prvkov je závislý od zloženia obvodového plášťa – kotviaceho podkladu. Pri súčasnej rozmanitosti stavebných materiálov používaných na zhotovenie obvodového plášťa sa veľmi často stretávame so zloženými - sendvičovými stenami pozostávajúcimi z dvoch a viacerých vrstiev. V takýchto prípadoch voľbu spôsobu kotvenia výrazne ovplyvňuje aj horizontálna poloha okna v otvore.

Je potrebné zvoliť taký spôsob, aby sa kotvilo do únosného podkladu. Nezanedbateľná je aj správna voľba dĺžky kotviaceho prvku, kde musí byť zohľadnená šírka pripojovacej škáry.

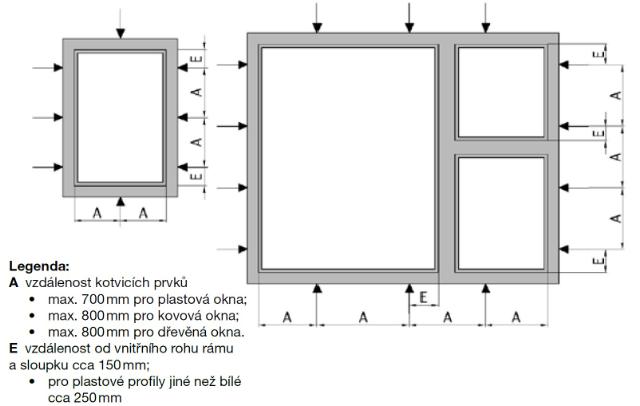

Schéma rozmiestenia kotiev podľa normy STN 73 3134:

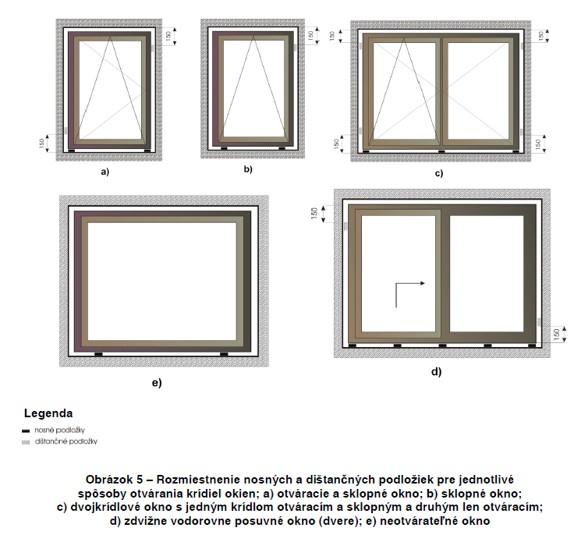

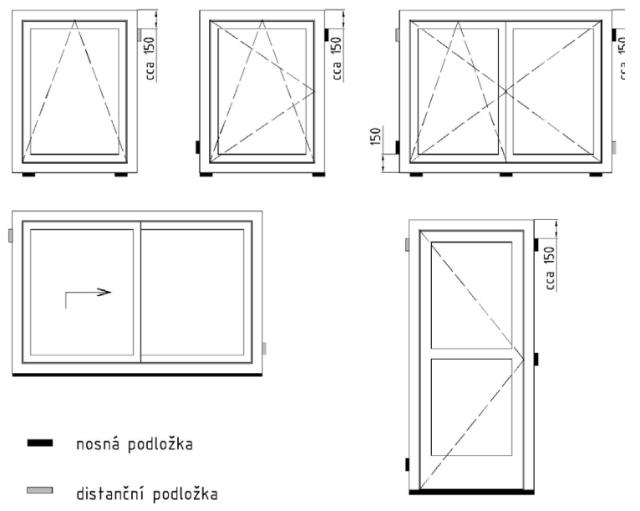

Schéma rozmiestenia nosných a dištančných podložiek podľa normy STN 73 3134:

Kotviace prvky podľa materiálovej bázy obvodovej steny:

Plná pálená tehla

Spôsob A - rámové kotvy kovové aj plastové, turbo skrutky

Spôsob B -  natĺkacie hmoždinky, turbo skrutky

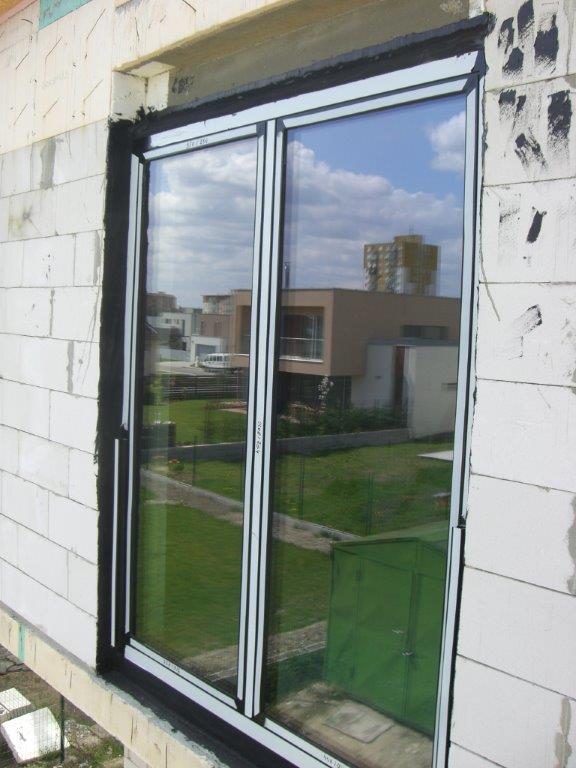

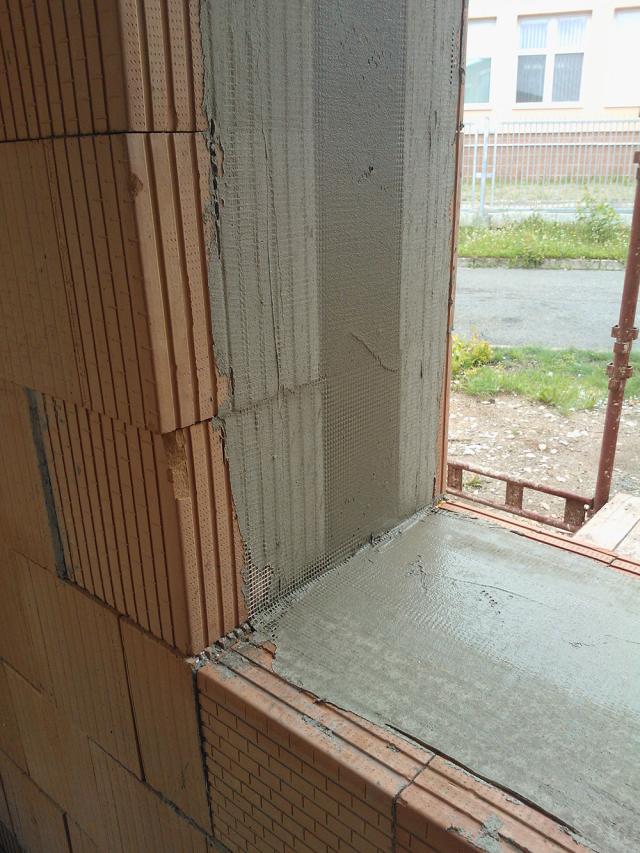

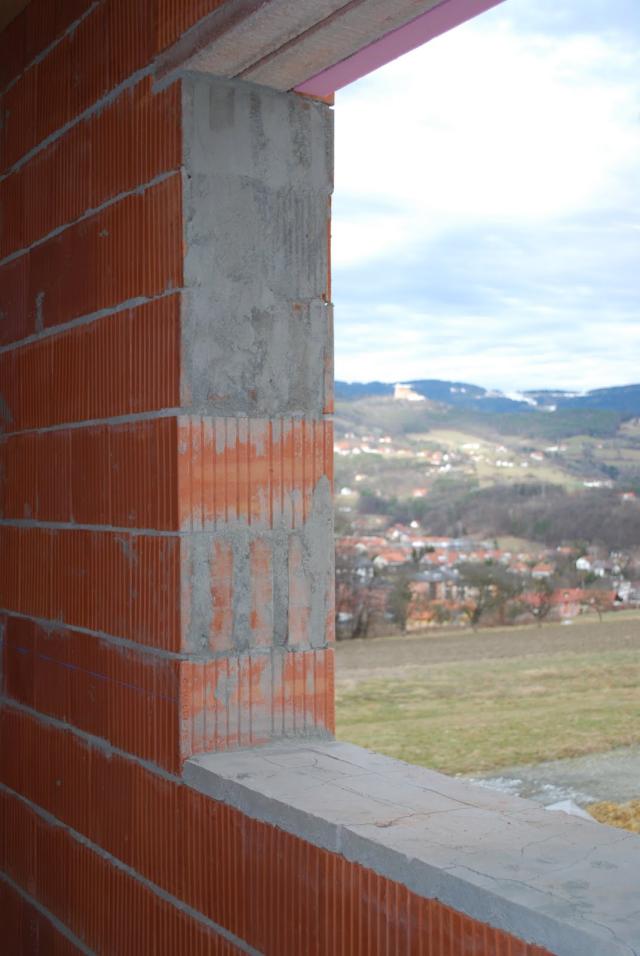

Veľkoformátová dierovaná tehla a jej obdoby

Spôsob A – predĺžené plastové hmoždinky s dlhou rozpernou časťou (diery sa vŕtajú bez príklepu), turbo skrutky

Spôsob B – uzlovacie hmoždinky s príslušnou skrutkou, turbo skrutky

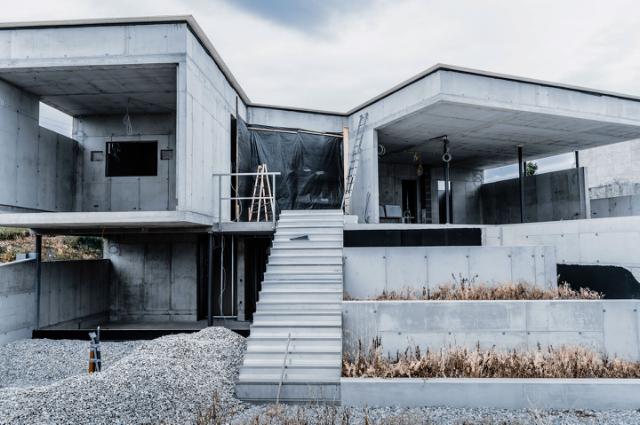

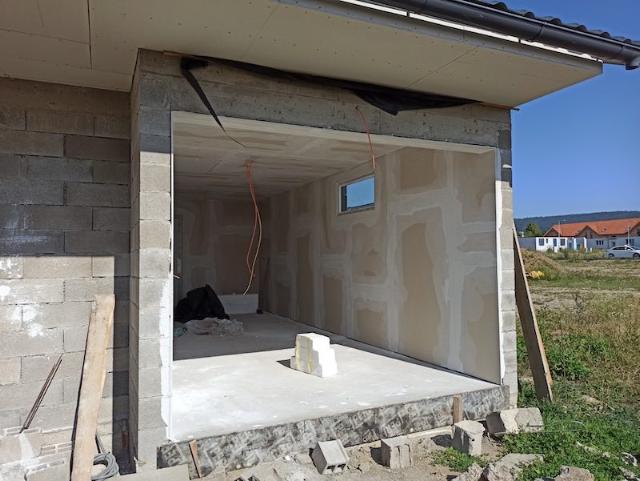

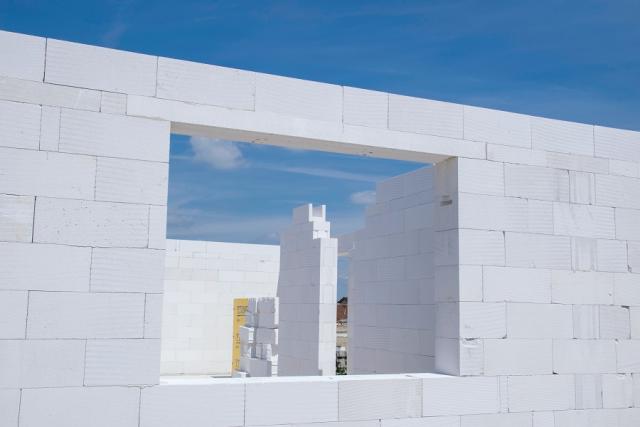

Betón a betónové tvárnice

(z pohľadu výberu kotviacich prvkov sú to najvďačnejšie podklady)

Spôsob A - rámové kotvy kovové aj plastové, turbo skrutky

Spôsob B -  natĺkacie hmoždinky, turbo skrutky

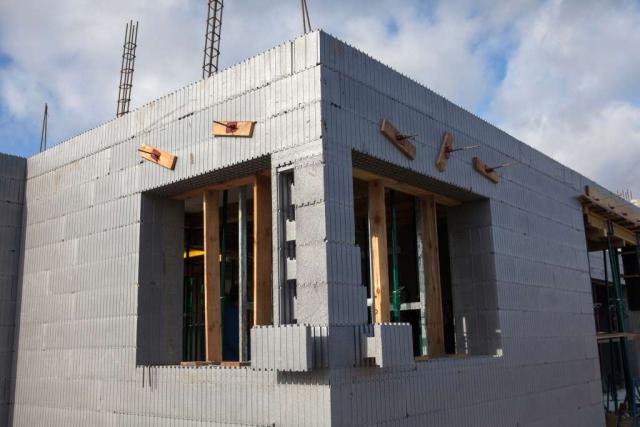

Polystyrénové tvárnice (vyplnené ľahčeným betónom)

Spôsob A - predĺžené rámové kotvy kovové aj plastové, turbo skrutky

Spôsob B - nevhodný

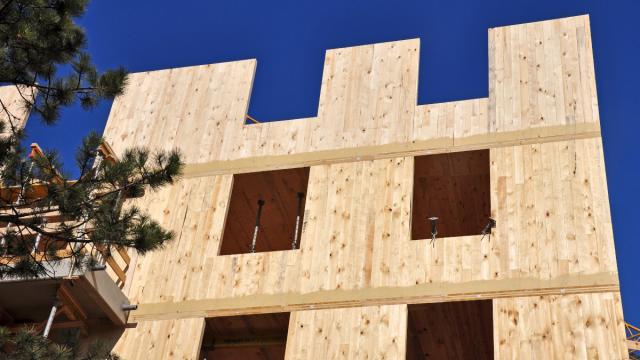

Drevo a materiály na báze dreva (napr. OSB dosky)

Spôsob A -  turbo skrutky

Spôsob B -  drevoskrutky, turbo skrutky
