SPRÁVNA MONTÁŽ
Velkosť pripájacej škáry a stavebného otvoru
Dvakrát meraj a jedenkrát rež platí všade a najmä v stavebníctve, kde sa častokrát meria spôsobom „cól sem, cól tam“. Dôležitým krokom pri výrobe okna je zameranie okenného otvoru. Treba brať do úvahy typ okna, spôsob osadenia do otvoru a typ tesnenia pripojovacej škáry. Rozmery okna by mali byť vždy o niečo menšie ako je stavebný otvor, aby zostal priestor na dilatáciu v dôsledku tepelnej rozťažnosti okna. Minimálna škára medzi rámom okna a murivom by mala byť od 1 cm. Pre škáru väčšiu ako 4 cm je výstižnejší názov „diera". V tomto prípade je potrebné chýbajúce objemy domurovať alebo omietnuť maltou pre väčšie hrúbky, čím sa pripraví povrch pre správnu montáž okna a tesniacich pások. Šírka pripojovacej škáry je závislá od rozmerov okna (väčšie okno = širšia škára) a od farby rámu (tmavé farby podporujú väčšiu tepelnú rozťažnosť). Presné rozmerové odchýlky nájdete v nasledujúcej tabuľke.
Tabuľka - šírka pripojovacej stavebnej škáry elastických tesniacich látok so zohľadnením dilatácie škáry
| Materiál rámového profilu okna | Šírka pripojovacej škáry v mm pri dovolenej dilatácii tesniacej látky od 25% | |||||
| v zalomenom ostení | v rovnom ostení | |||||
| do 3,5 m | do 4,5 m | do 1,5 m | do 3,0 m | do 4,5 m | ||
| drevo | 10 | 10 | 10 | 10 | 15 | |
| tvrdené PVC biele | 10 | 15 | 10 | 15 | 25 | |
| tvrdené PVC iné ako biele | 15 | 20 | 15 | 20 | 30 2) | |
| tvrdá integrálna pena | 10 | 15 | 10 | 10 | 20 | |
| tvrdené PVC a PMMA | 10 | 15 | 10 | 10 | 20 | |
| hliníkový spojený profil 1) | ||||||
| svetlý | 10 | 15 | 10 | 10 | 20 | |
| tmavý | 15 | 15 | 10 | 15 | 25 | |
| drevo - hliník | ||||||
| svetlý | 10 | 15 | 10 | 10 | 20 | |
| tmavý | 15 | 15 | 10 | 15 | - | |
Poznámka: Pri iných rámových profiloch sa šírka pripojovacej škáry vypočíta podľa materiálových konštánt. Osobitne je nutné prihliadať na tmavé povrchy. Vysvetlivky: 1) Prerušený tepelný most. 2) Pri šírkach pripojovacej škáry nad 25 mm musí byť preukázaná vhodnosť tesniaceho materiálu.
Hlavné požiadavky na presnosť stavebného otvoru podľa STN 73 3134:
-

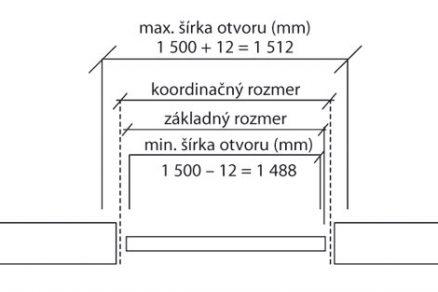

Tolerancia rozmerov otvoru
-
Rozmery stavebného otvoru musia byť také, aby umožnili osadenie okna s montážnou škárou (10 až 30 mm z každej strany).
-
Tolerancia rozmerov je zvyčajne ±5 mm, aby sa zabezpečila možnosť úpravy a správneho utesnenia okna.
-
-
Rovinnosť a pravouhlosť otvoru
-
Rovinnosť plôch okolo otvoru by mala byť v rámci ±2 mm na dĺžke 1 meter.
-
Pravouhlosť (uhly medzi stenami otvoru) by mala byť s odchýlkou maximálne ±2 mm na meter, aby sa zabránilo deformáciám rámu okna.
-
-
Vertikalita a horizontálna rovina
-
Vertikálne a horizontálne roviny stavebného otvoru by mali byť v tolerancii ±2 mm na meter, aby bolo možné správne osadiť okno bez deformácií.
-

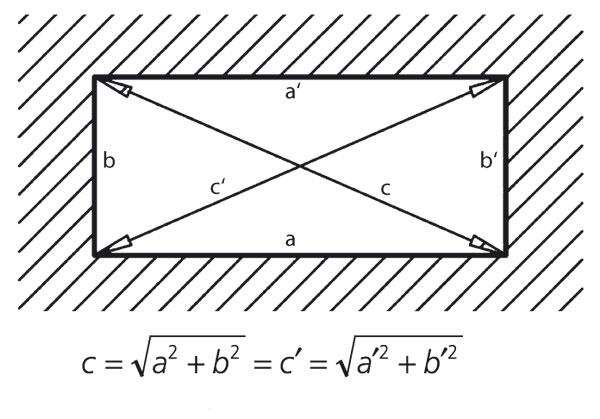

Rozmerové tolerancie a pravouhlosť otvoru
